Автомобильный прицеп Капля «Teardrop» своими руками
Уважаемые посетители сайта «В гостях у Самоделкина
» в данном материале вашему вниманию будет представлен процесс создания автомобильного прицепа капля "Teardrop" своими руками.

Данный прицеп имеет подобие формы в виде капли, отсюда и соответствующее название "Капля" благодаря подобной форме происходит лучшая обтекаемость встречного потока воздуха и ветра при езде, что соответственно повышает скорость автомобиля транспортирующего прицеп, а так же как следствие значительно снижается расход топлива в расчете на 100 км. То есть обтекаемый прицеп имеет не только более привлекательный внешний вид, но способствует повышению скорости и экономии топлива, что непременно отразиться в положительную сторону на семейном бюджете)

Сам же прицеп автор собирал самостоятельно с ноля, раму сварил из профтрубы прямоугольного сечения, установил мост, ступицы и колеса R-14, дополнительно можно установить рессоры, так же колеса можно сменить на R-16 но придется так же поменять и ступицы с 4 шпилек на 6 шпилек и поставить колеса от внедорожника, в зависимости от местности по которой будет транспортироваться данный прицеп.

Корпус собран из рейки 30х30 и 40х40 мм, а так же березовой фанеры 6 мм, установлены дверь, форточки, лючки, на пол уложен линолеум. Имеется раскладная компактная кровать, на потолке установлен вентилятор и светодиодный плафон для освещения.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки автомобильного прицепа?

Материалы

1. профтруба прямоугольного сечения
2. рейка 30х30 и 40х40 (лиственница)
3. березовая фанера 6 мм
4. дверь, лючки, форточки
5. алюминиевый лист
6. утеплитель в виде пенопласта и минеральной ваты (он же шумоизолятор)
7. колеса R-14
8. линолеум
9. светодиодный плафон
10. потолочный вентилятор
11. проводка
12. габаритные огни и стоп сигнал
13. бампер
14. пороги из нержавеющей стали
15. крылья 2 шт
16. болты, саморезы, гайки, шайбы, гравера

Инструменты

1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. электролобзик
5. набор гаечных ключей
6. шуруповерт
7. рулетка
8. струбцины
9. маркер
10. плоскогубцы
11. лазерный уровень
12. уголок

Пошаговый процесс сборки автомобильного прицепа капля "Teardrop" своими руками.

Автор создавал данный прицеп по собственным чертежам, первым делом сварил раму из профтрубы прямоугольного сечения и установил мост, ступицы и колеса R-14.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Далее на раму крепится рейка лиственницы 30х30 мм, крепление болт-гайка и шайба естественно.
Автомобильный прицеп Капля «Teardrop» своими руками

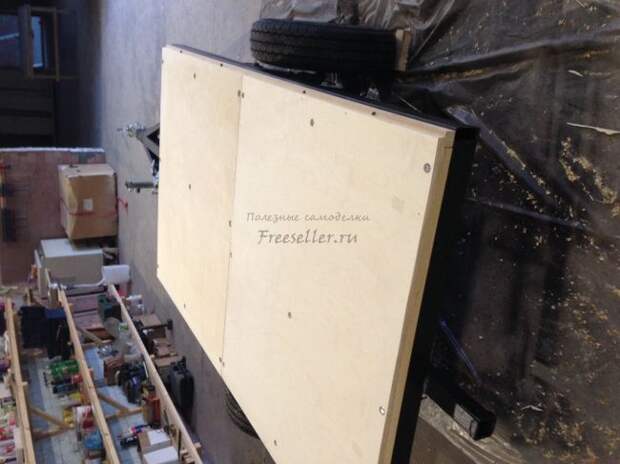

На закрепленную деревянную платформу укладывается березовая фанера.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками

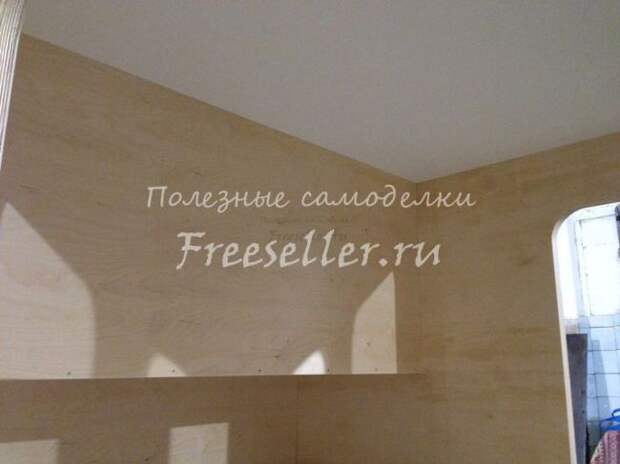

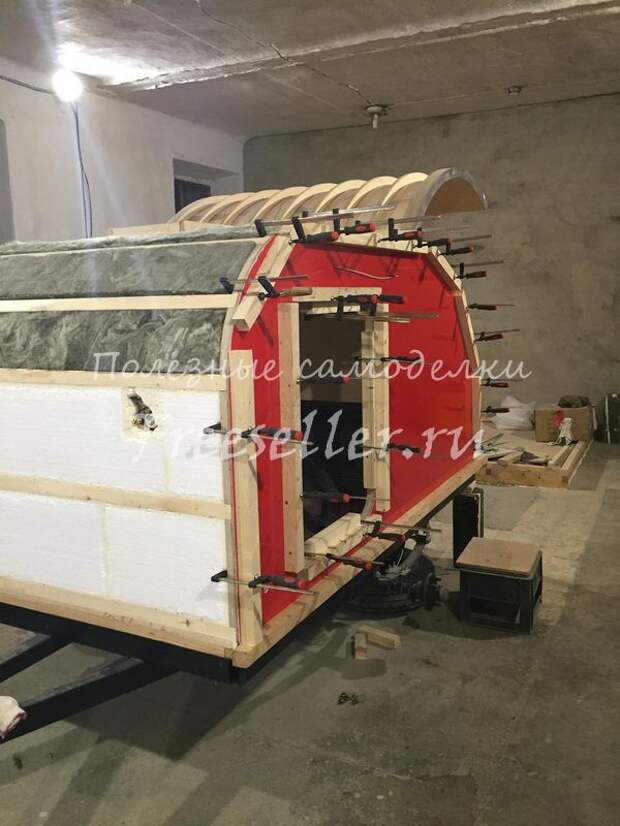

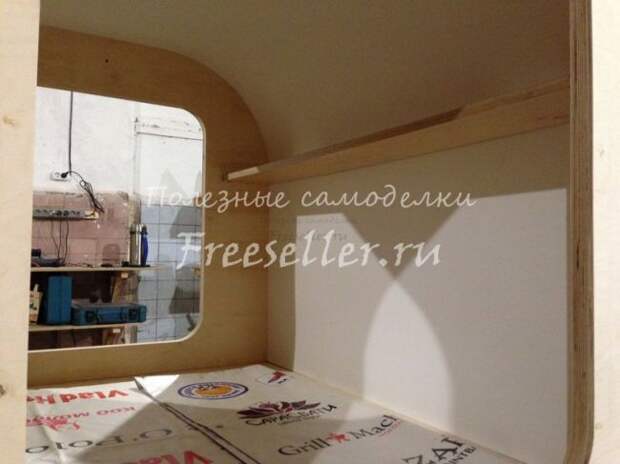

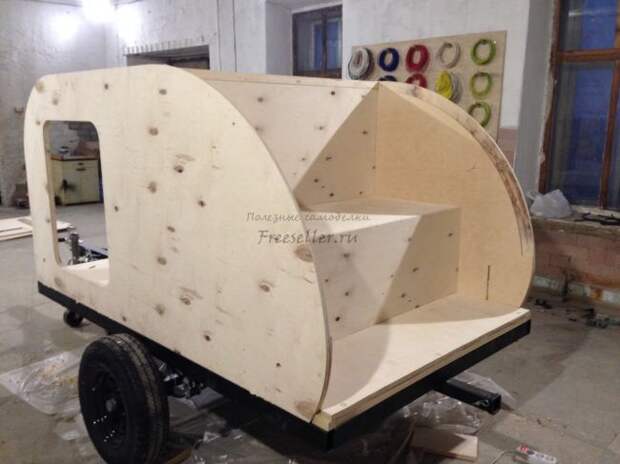

После чего изготавливаются стены фургона из той же рейки и березовой фанеры.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками

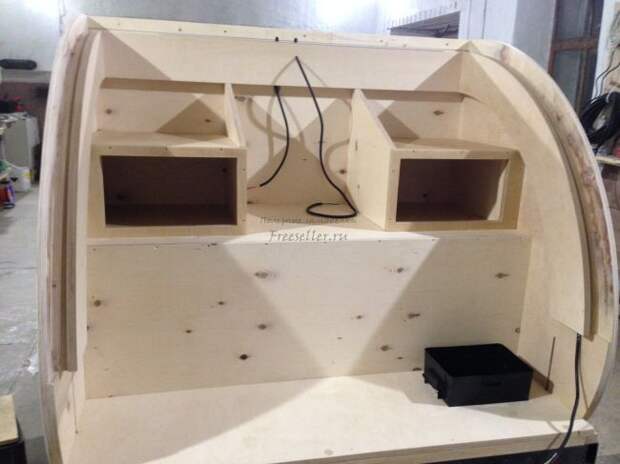

Данный вид прицепа имеет багажное отделение.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками

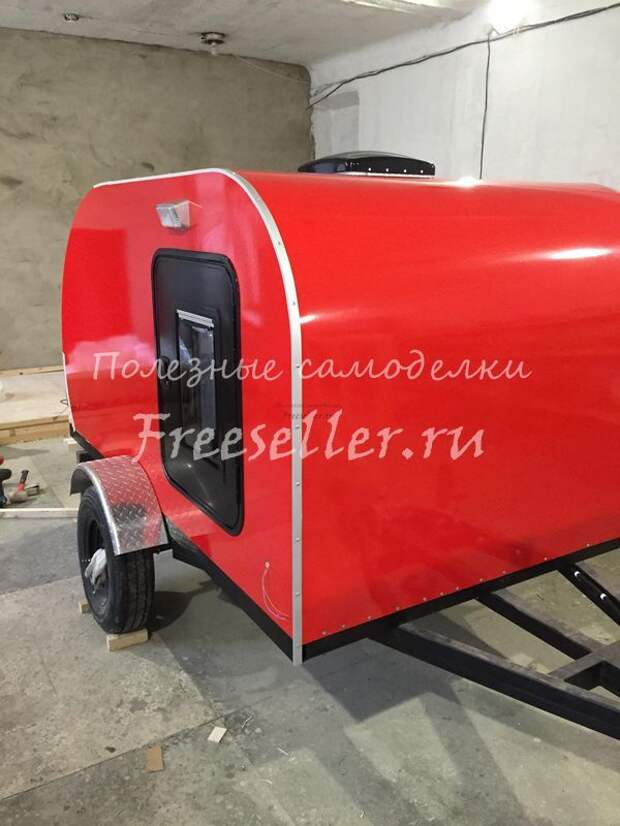

Затем стенки прицепа с внешней стороны отделываются листовым алюминием.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками

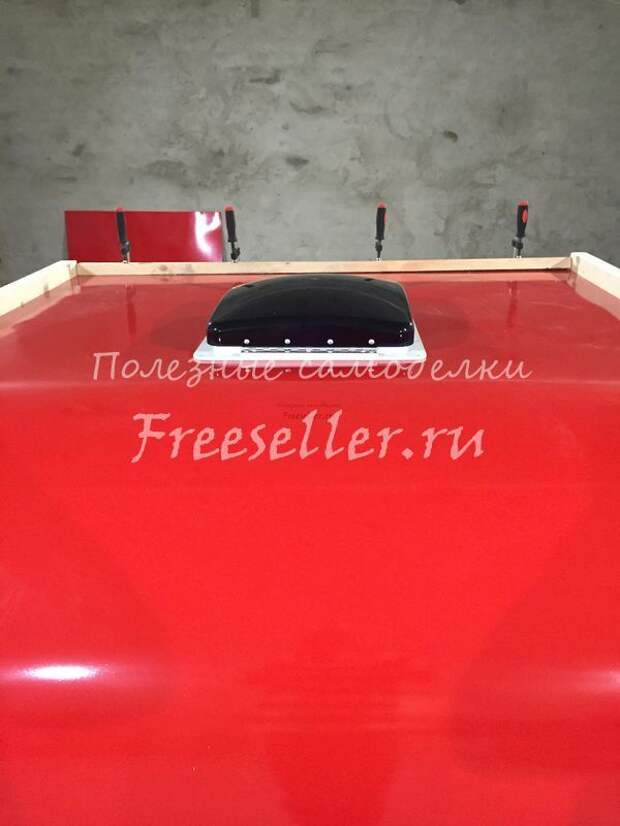

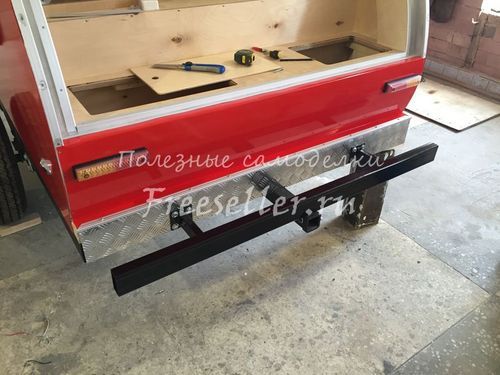

Устанавливается дверь, лючки и форточки.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками

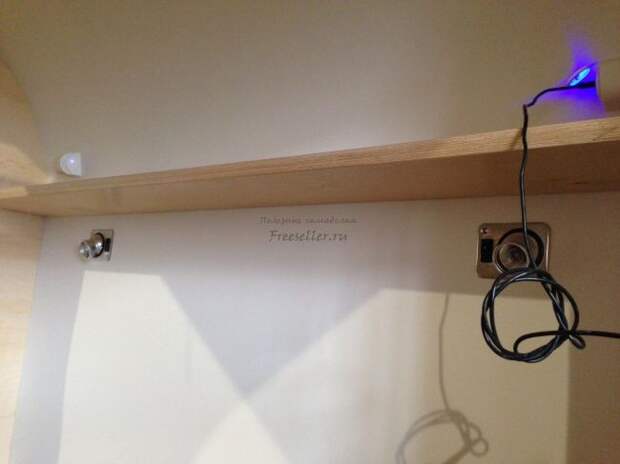

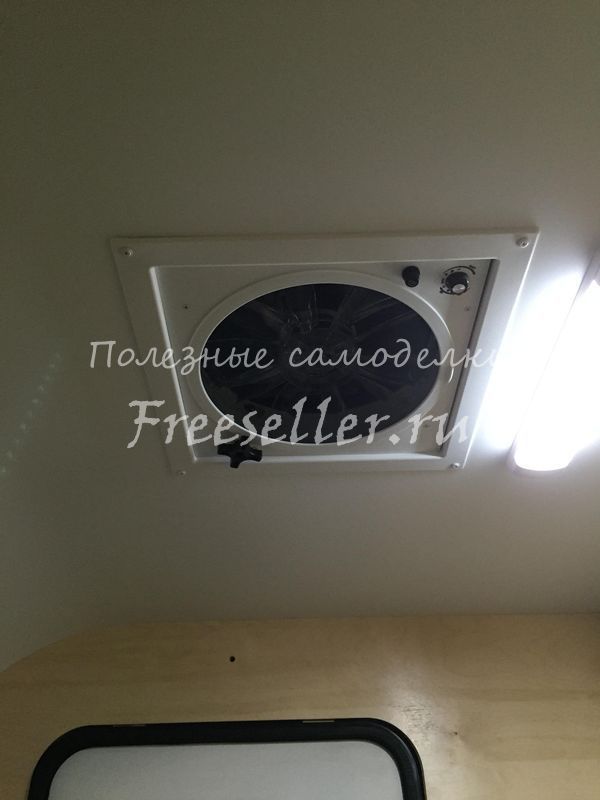

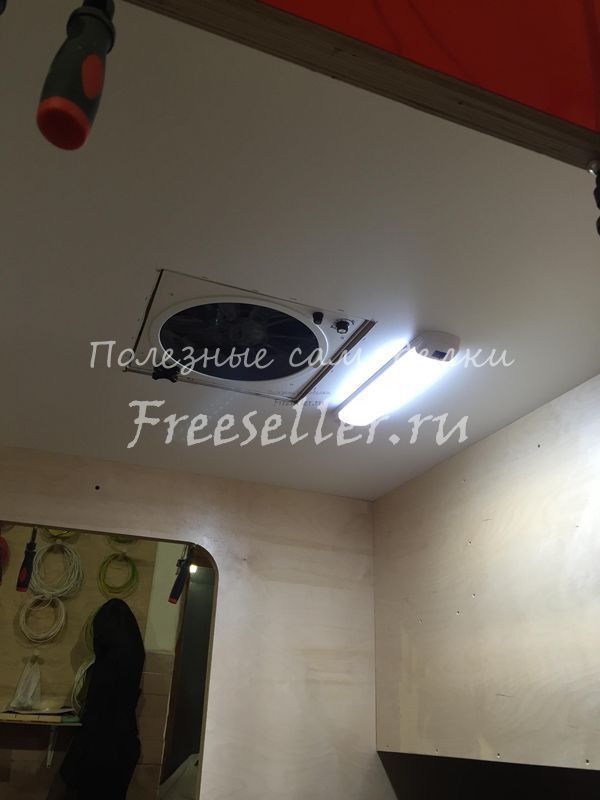

Внутри салона на потолке размещен вентилятор, а так же светодиодный плафон освещения.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками

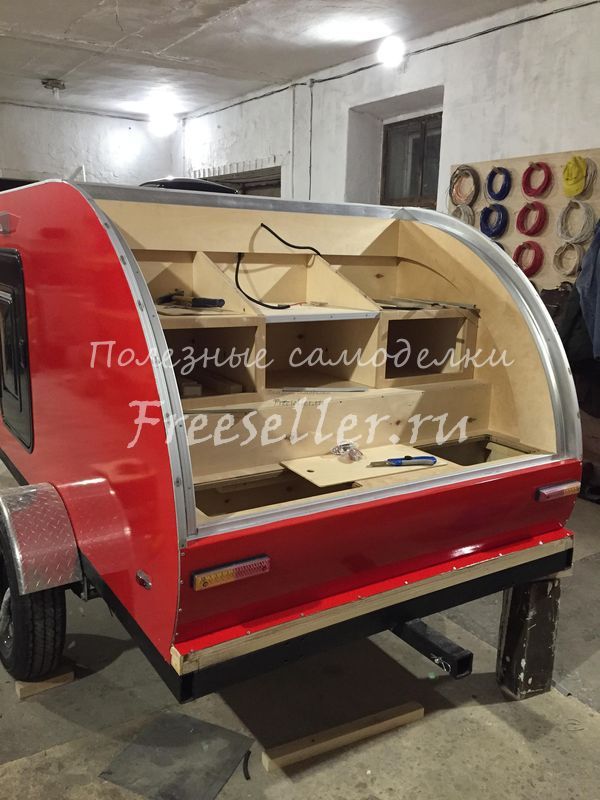

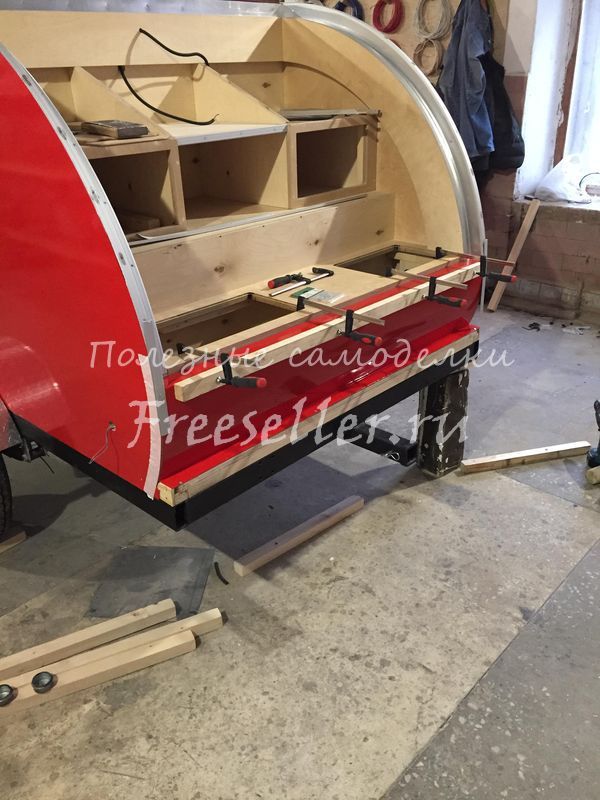

Вместительное багажное отделение в передней части прицепа, имеются удобные полочки.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками

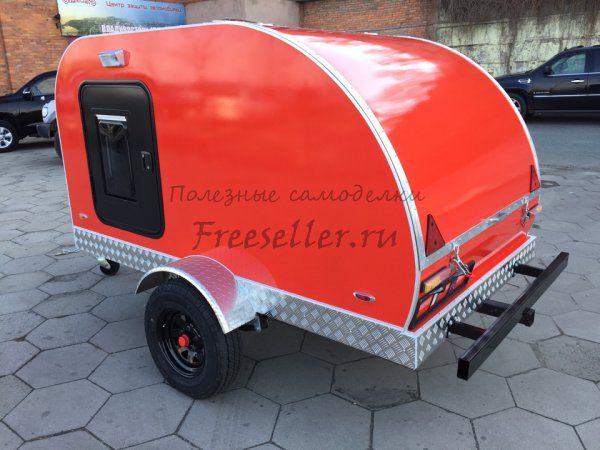

Вот собственно что получилось в итоге.
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Автомобильный прицеп Капля «Teardrop» своими руками
Данный прицеп имеет все надлежащие документы и зарегистрирован автором в ГАИ. В итоге конечная стоимость составила порядка 270 тысяч рублей по сниженной цене, а в начале была 350. Неплохая идея для небольшого бизнеса в гараже)

Так же на прицеп были установлены тормоза с электроприводом, что дает дополнительную безопасность при движении с крутого спуска и резкого торможения.

На этом все. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!
