Горит лампочка аккумулятора – причины и решения

Мы уже не раз сетовали, что сегодня водителям все труднее и труднее диагностировать собственные автомобили, особенно на ходу. Инструментарий постоянно сокращается. Скажем, вольтметры вымерли с приборных панелей как мамонты, а о всех проблемах с зарядкой водитель узнает постфактум из сообщения лаконичной сигнальной лампы. Но и с лампой не все так безоблачно, в автошколах о ней не рассказывают, в инструкции к авто – только фраза «обратитесь в сервисный центр». Большинство водителей примерно представляют, что она отвечает за зарядку, но вот как конкретно и что именно показывает – в этом уже разбираются не все.

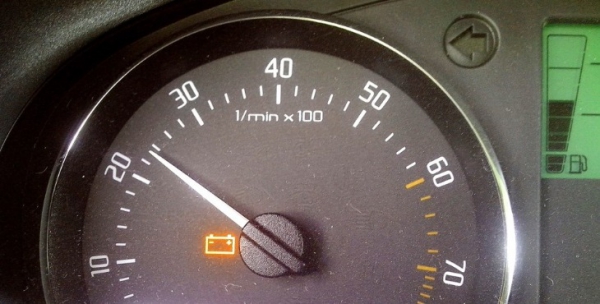

Горит лампа аккумулятора на приборной панеле
Горит лампа аккумулятора на приборной панеле

Принцип работы сигнальной лампы

О том, как работает генератор, мы уже не раз писали, повторяться бы не хотелось. Принцип работы контрольной лампы завязан на генератор, хотя все-таки это отдельный элемент. Все довольно просто. К контрольной лампе подходят две электрические цепи, которые в упрощенном виде выглядят так:

1. Первая цепь от лампы тянется через блок предохранителей к замку зажигания, от него к генератору и далее к аккумулятору.

2. Вторая цепь напрямую соединяет генератор и контрольную лампу.

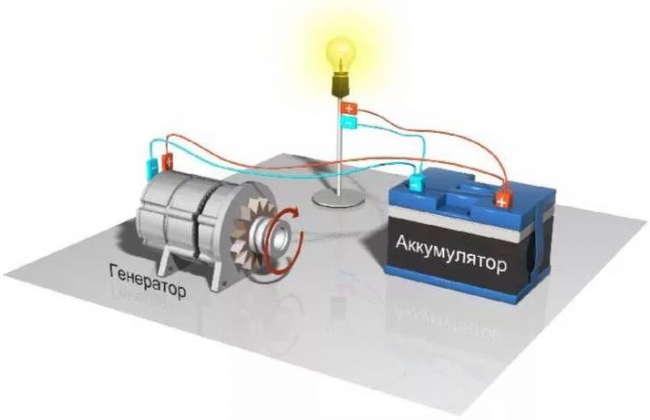

Генератор и аккумулятор
Генератор и аккумулятор

Возникает вопрос – зачем две цепи и почему они обе соединены с генератором? В этом и суть. Контрольная лампа зависит от тока на обоих входах, когда напряжение одинаково – лампа гаснет, когда различается – горит.

Представьте, мы включаем зажигание. В первой сети от аккумулятора пришло напряжение на контрольную лампу, а во второй пусто, двигатель-то не работает, генератор ток не вырабатывает, поэтому лампа загорается. И будет гореть до тех пор, пока включено зажигание.

Но потом мы заводим мотор, начинает работать генератор и напряжение появляется во второй цепи, более того, первая цепь начинает тоже работать от генератора. На выводы контрольной лампы подается одинаковое напряжение, и она гаснет. Некоторые водители считают, что горение контрольной лампы перед пуском мотора это диагностика системы, но на самом деле автомобиль ничего не прозванивает и не проверяет, просто определяет пошла ли зарядка или нет.

А теперь представим, что в дороге генератор сломался. Во второй цепи напряжение пропало, а вот в первой питание все равно продолжает поступать, но уже от аккумулятора, поэтому сигнальная лампа снова загорается.

Если лампочка горит

В некоторых статьях по ремонту безапелляционно указывается, что горящая лампа это обязательно проблемы с генератором. Как не трудно убедиться из принципа работы, гореть лампа может и по другим причинам.

1. Перегорел предохранитель.

2. Разрыв цепи между замком зажигания и лампой.

3. Разрыв цепи между генератором и лампой.

Методом исключения эти проблемы легко диагностировать, в первых двух случаях лампа не будет загораться при включении зажигания, а в третьем будет гореть, хотя мультимер покажет, что зарядка аккумулятора идет. Ремонт муторный, но простой – проверяем контакты, прозванием провода, меняем выгоревшие части, восстанавливаем целостность цепи.

Проверка цепи
Проверка

Справедливости ради заметим, что такие ситуации все-таки не очень часты, и в большинстве случаев действительно к возгоранию лампы приводят проблемы с генератором, хотя на различных форумах нам доводилось встречать истории водителей, которые много раз проверяли исправный генератор, хотя проблема была именно в цепях контрольной лампы. Всегда стоит держать в голове такую возможность.

Во всех перечисленных выше ситуациях зарядка все равно идет и можно продолжать движение, но все-таки есть смысл заняться ремонтом. Если лампа АКБ постоянно горит, она ничего не сообщит если действительно сломается генератор, а от этого никто не застрахован.

Гадание по лампе

Иногда контрольная лампа может не просто гореть, а светиться в полнакала, мигать, или загораться только при повышении или снижении оборотов. Иногда по такому поведению предлагается проводить диагностику. Считается, что горящая лампа только на высоких оборотах это проблема с ремнем, токосъемными кольцами или щетками, только на низких – неисправность регулятора напряжения, мерцание в полнакала – пробой одного из диодов диодного моста. Но такой метод диагностики нужно назвать очень ненадежным. Все вышеперечисленные причины могут приводить к такому поведению лампы, но проблема может быть и совершенно в другом. В любом случае нужно проверять все.

Как бы не вела себя лампа: мигала, горела, мерцала – оставлять это без внимания нельзя. По большому счету водитель в полевых условиях может сделать две вещи:

1. Проверить целостность и натяжение ремня генератора. Если он порвался или проскальзывает, то зарядки не будет, а лампочка загорится. Слабое натяжение можно исправить на месте, обычно не очень трудно и поменять ремень, но у вас для этого с собой должен быть запасной.

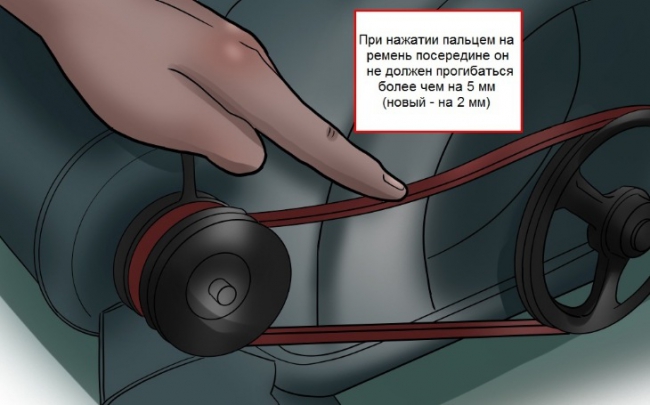

Проверка натяжки ремня генератора
Проверка натяжки ремня генератора

2. При наличии мультимера замерить напряжение при работающем моторе. Это позволит проверить показания контрольной лампы и удостовериться в проблемах именно с зарядкой.

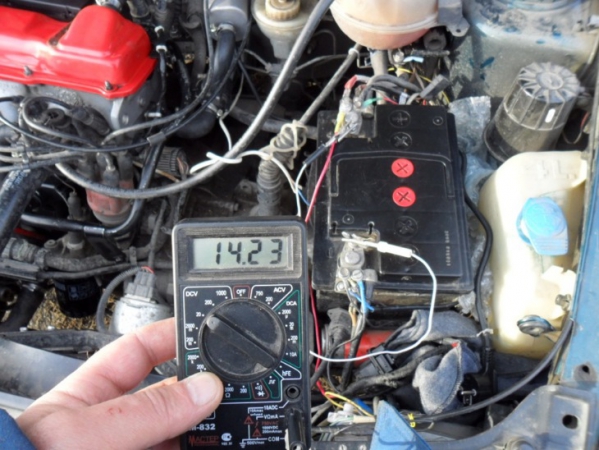

Замер напражения на аккумуляторе
Замер напражения на аккумуляторе

А вот заниматься диагностикой генератора и искать плохие контакты прямо на месте не всегда разумно, особенно если вы в этом не очень хорошо разбираетесь. Если лампочка загорелась не в чистом поле в степи, то оставшегося заряда в аккумуляторе даже с неисправным генератором должно хватить до ближайшей автомастерской, магазина запчастей или хотя бы остановки общественного транспорта, чтобы съездить за новым ремнем или запчастями генератора.

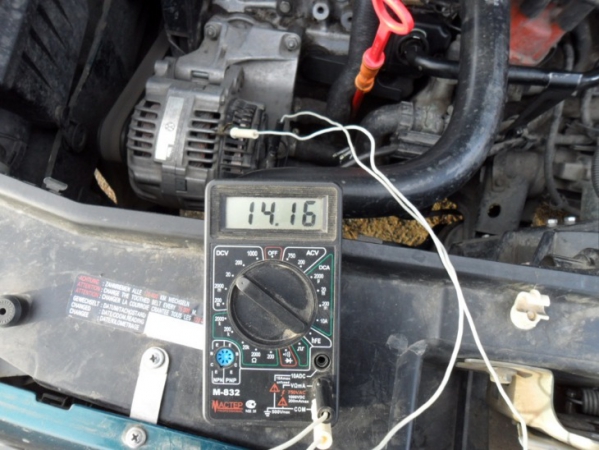

Замер на генераторе
Замер на генераторе. Фото — drive2.ru

Методы диагностики самого генератора и его ремонт – это другая история. Отремонтируется генератор – и лампочка погаснет.
