Руководство по замене всех ламп в передних фарах автомобилей Форд Фокус.
В вашем Форд Фокусе не горит лампочка ближнего или дальнего света? Или отказала лампа переднего поворотника? Вполне возможно, что в вашей передней оптики перегорела одна из лампочек, которую нужно просто заменить на новую. Помните, что вы это должны сделать как можно быстрее, поскольку не рабочие лампочки в передних фарах (особенно поворотники), снижают вашу безопасность во время движения. Ведь лампочки в автомобиле выполняют очень важную роль для безопасности всех участников дорожного движения.
Данное руководство написано для владельцев третьего поколения автомобилей Форд Фокус (MK III), 2011, 2012, 2013 и 2014 годов выпуска. С помощью руководства вы сможете самостоятельно поменять лампочки ближнего света, дальнего света, лампы передних сигналов поворота. Также с помощью наших советов вы сможете заменить не менее важные лампы в передних фарах - габаритные лампочки.
Владельцам таких автомобилей Ford (в кузове хэтчбек и седан), как Fiesta, Fusion (Mondeo), Taurus и C-Max наше руководство может быть также полезно, для того чтобы заменить лампы в передних фарах.
В передней оптики освещения Форд Фокус III с 2011 по 2014 года применялись следующие лампы освещения:
Ближний свет: # лампа H11 (55 Вт)
Дальний свет: # лампа H1 (60 Вт)
Сигналы поворотов: # лампа 7440 (PY21W - 21 Вт)
Габаритные огни: # лампа 168NA (W5W - 5 Вт - W2.1x9.5d.)
Необходимые инструменты для замены ламп в фаре:
Большая отвертка или звездочкой с необходимой насадкой под размер болтов фары
Замена лампочки ближнего света Форд Фокус

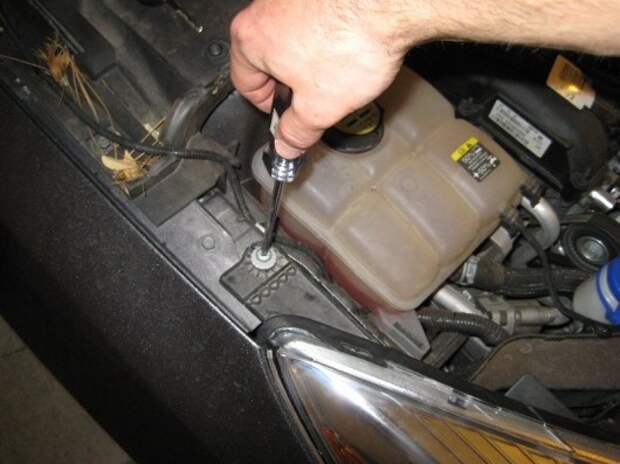

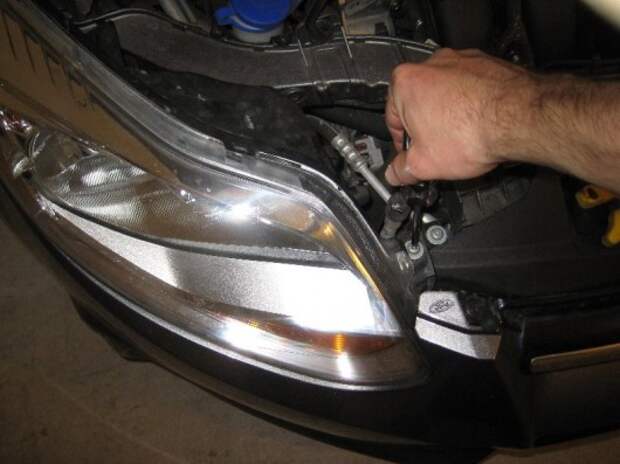

Открутите внутренние болты, удерживающие фары на кузове

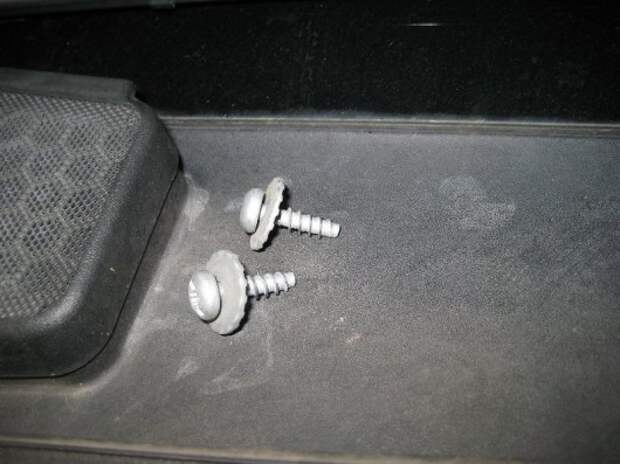

Выньте крепежные болты фары и отложите их в сторону

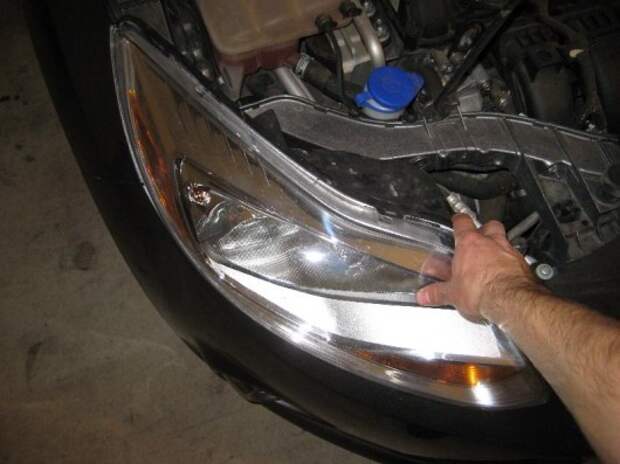

Вытяните фару на себя
Сначала вы должны открыть капот и подойти к той фаре, в которой не работает лампочка.
Найдите два болта, которые удерживают блок-фару. Один болт находится рядом с наружным краем. Другой находится во внутреннем углу фары.
Сдвиньте фару и поверните ее на бок
Лампа дальнего света находится в центре фары
Снимите резиновый пылезащитный уплотнитель
Открутив переднюю фару, будьте осторожны отодвигая и поворачивая ее на бок.
Не вынимайте фару из машины полностью. Чтобы не поцарапать оптику постелите под нее полотенце. Помните, что вы не только можете поцарапать блок фару, но, а также можете повредить передний бампер в тот момент, когда вдвигаете фару вперед на себя. Поэтому желательно защитить от возможных царапин не только блок-фары, но и бампер.

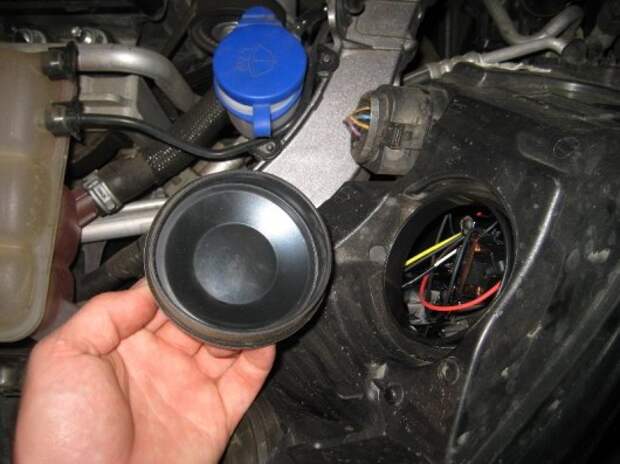

Резиновая крышка снята
Доступ к лампе ближнего света открыт

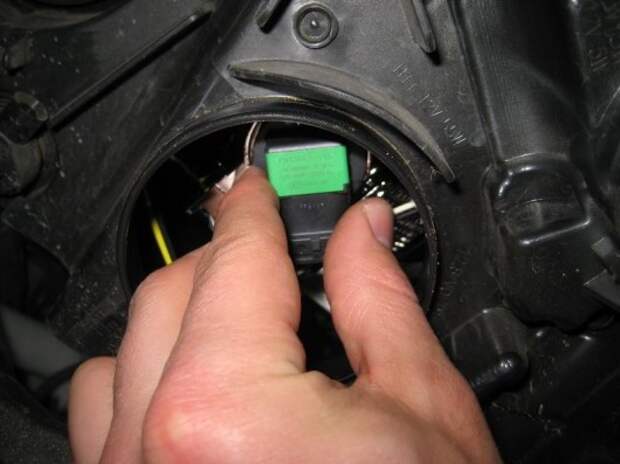

Поверните лампу ближнего света против часовой стрелки на 1/4 от полного оборота
Лампа ближнего света находится в центре задней части блок-фары.
Для того чтобы до нее добраться, вам необходимо снять заднюю резиновую защиту (круглая резиновая крышка по центру фары). Открыв крышку, вы получите беспрепятственный доступ к лампе ближнего света (Н11).
Чтобы снять лампу необходимо повернуть ее против часовой стрелки на 1/4 оборота.
Достаньте из фары лампу ближнего света
Отсоедините разъем питания лампы

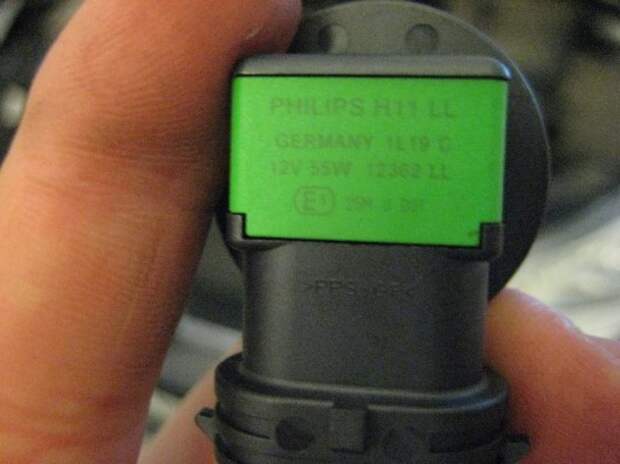

Как правило, Форд Фокус третьего поколения комплектуются лампами ближнего света: Philips H11 LL 12V 55W (55 Вт)
Вытащите старую лампу ближнего света из корпуса фары.
Для того чтобы отсоединить лампочку от разъёма питания приподнимите пластиковый колпачок и разъедините соединение питания ближнего света.

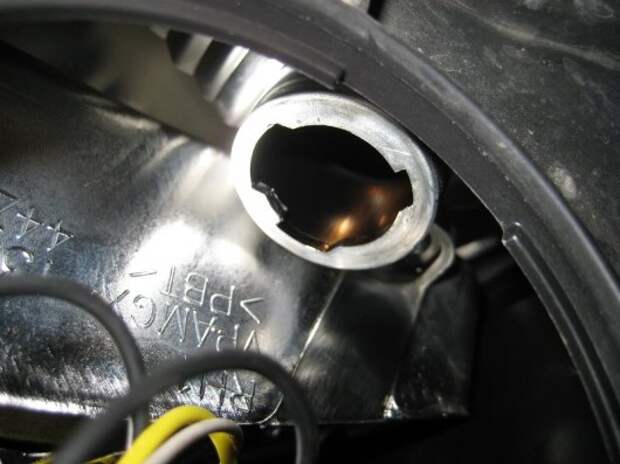

Гнездо в блок-фаре под лампу ближнего света
2
Вставьте новую лампу Н11
3
Поверните лампу на 1/4 оборота по часовой стрелке, чтобы закрепить лампочку в фаре
Старайтесь при установке новой лампочки не прикасаться к стеклянной колбе галогенки. Ваша задача во время установки новой лампочки не оставить на ней жирных и масленых пятен
Если вы испачкали стеклянную колбу галогенной лампы, то, смочив салфетку спиртом, аккуратно удалите со стекла пятна.
Купив новую лампу H11, вставьте ее в корпус фары и поверните ее на 1/4 оборота по часовой стрелке, чтобы зафиксировать ее на месте.
Новая лампа ближнего света установлена
Поставьте назад резиновую крышку фары
Установив новую лампу ближнего света в фару, закройте ее обратно резиновым уплотнителем.
Замена лампочки дальнего света Форд Фокус
Лампочка дальнего света в блок-фаре расположена во внутреннем угле передней оптики.
Снимите резиновый колпачок защищающий блок-фару от попадания в нее грязи, влаги и пыли
Резиновая крышка снята
Нажмите пластиковую кнопку, чтобы отсоединить от лампы дальнего света разъем питания
Сняв резиновую заглушку в задней части фары, вы получите доступ к лампе дальнего света. Но достать ее сразу не получится. Для этого нужно сначала отсоединить от лампы разъем питания.
Снимите удерживающий разъем
Делайте, так как показано на фотографии
Нажмите на кнопку, чтобы разъединить разъем
Фотографии выше показывают более детально, как работает удерживающий механизм зажима, который фиксирует разъем питающий лампу дальнего света.
Эта конструкция зажима основана на штепсельной вилки.

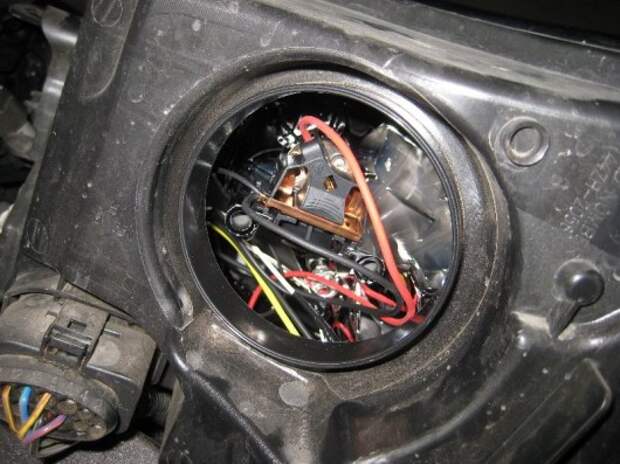

Свободный доступ к лампе дальнего света (Н1)
Увеличенная фотография установленной старой лампы дальнего света
Вытащите старую лампу дальнего света из фары
Возьмите пальцами металлический контакт лампы дальнего света и потяните лампочку на себя, вытащив ее из корпуса фары.
Гнездо в блок-фаре под лампочку дальнего света

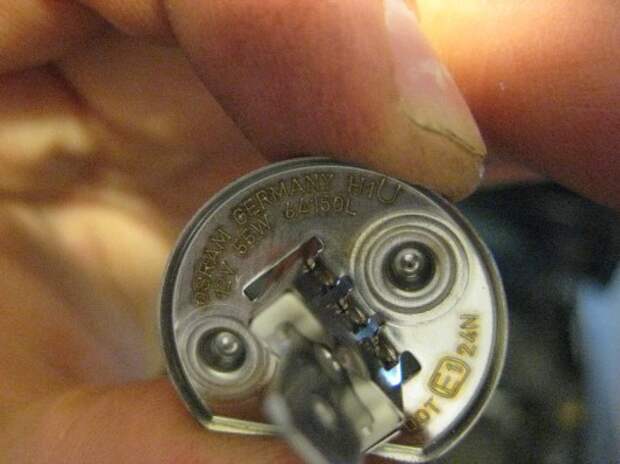

Лампа дальнего света Osram H1 12V 55W (можно установить лампу 65 Вт)
Установите новую лампу Н1 в корпус фары
Из-за того что круглая лампа дальнего света Н1 для Форд Фокуса с одной стороны имеет плоскую кромку, лампочку не возможно установить не правильно. Совместите плоскую кромку с пустым гнездом в фаре и установите лампу на место.
Новая лампа дальнего света установлена
Установите разъём питания, нажав на него сверху
Новая лампочка дальнего света установлена и подключена к питанию
Аккуратно вставьте черный пластиковый электрический разъем прямо к основанию новой лампочки дальнего света.
Установите обратно резиновую крышку, закрывающую доступ внутрь фары, где расположена лампочка дальнего света.
Замена лампочки переднего поворотника Форд Фокус
Теперь давайте узнаем, как поменять лампу поворотника в блоке фары Форд Фокуса третьего поколения.
Поверните пластиковую крышку против часовой стрелки на 1/4 оборота
Снятая пластиковая крышка, открывающая доступ на лампе поворотника
Разъем питания лампы поворотника
Для того чтобы поменять лампочку поворотника в фаре, необходимо для начала снять пластиковую крышку-защиту, повернув ее на 1/4 оборота против часовой стрелки.
Открутив крышку, вы получите доступ к разъему питания лампы
Поверните разъем с лампой на 1/4 оборота против часовой стрелки
Вытащите лампу с разъемом питания и проводами

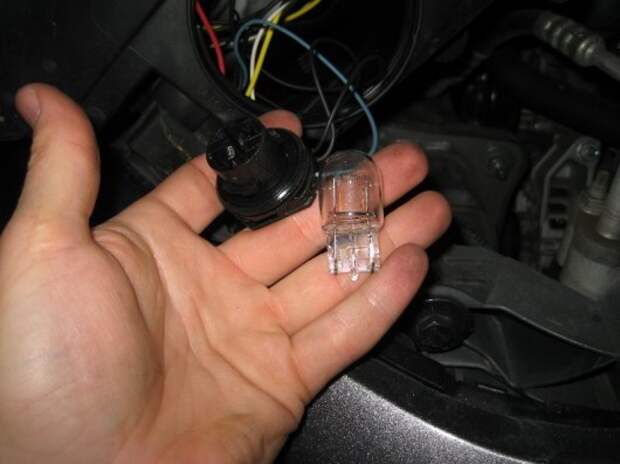

Отсоедините лампу от разъема питания
Получив доступ к лампе поворотника, вам необходимо повернуть пластиковый разъем питания лампы на 1/4 оборота против часовой стрелки. Далее вытащите разъем вместе с лампочкой из фары.
Далее вытащите из разъема старую лампу и установите новую лампу # 7440 (PY21W - 21 Вт).
Гнездо лампы поворотника в фаре
Поверните лампу на 1/4 оборота по часовой стрелке, чтобы установить ее в фару
Установите назад пластиковую крышку, повернув ее по часовой стрелке
Вставьте новую лампу в разъем питания и установите ее затем в корпус фары, вставив в соответствующее гнездо. Далее поверните лампу на 1/4 оборота по часовой стрелке, чтобы закрепить лампу в фаре.
Не забудьте установить пластиковую крышку фары на место, повернув ее на 1/4 оборота по часовой стрелке.
Замена габаритных ламп Форд Фокус
И наконец давайте рассмотрим, как можно самостоятельно поменять габаритную лампу в блоке фар автомобилей Форд Фокус. К сожалению, в отличие от других ламп этой модели, габаритные лампочки в фарах заменить труднее всего. Особенно если у вас большие руки.
Габаритная лампа находится с краю внешнего угла блок-фары
Доступ к габаритной лампе через овальную резиновую крышку

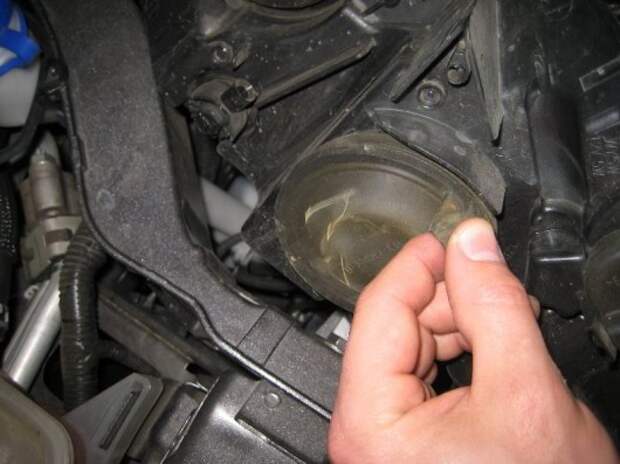

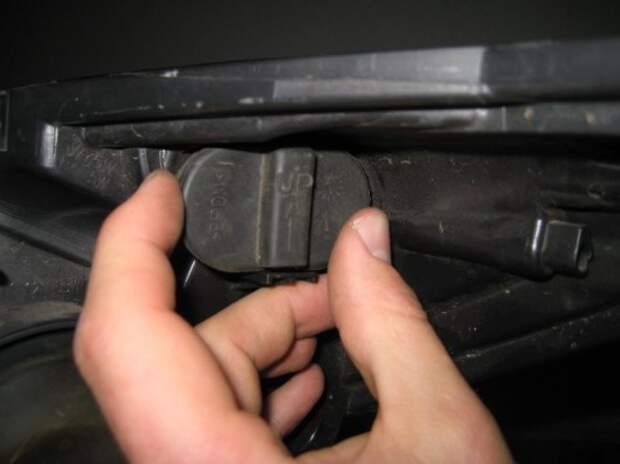

Снимите резиновую пылезащитную крышку
Снимите резиновую овальную крышку с фары, чтобы получить доступ для замены габаритной лампочки.
Попробуйте одним пальцем провернуть лампу на 1/4 оборота против часовой стрелки
Достаньте из фары лампу, вставленную в разъем питания
Вытащите старую габаритную лампочку из разъема
Для того чтобы достать старую лампочку габаритов из фары, необходимо просунуть палец внутрь фары и повернуть ее на 1/4 оборота против часовой стрелки. Далее ваша задача достать лампу вместе с разъемом питания.
Далее необходимо вытащить старую лампу из гнезда питания и установить в него новую лампу # 168NA (W5W - 5 Вт - W2.1x9.5d.)
Проверьте работоспособность новой габаритной лампы
Вставьте лампу с разъёмом обратно в фару. Внимание. Сделать это нелегко.
Установив лампу габаритов в гнездо фары, поверните ее на 1/4 оборота по часовой стрелке
Установив новую габаритную лампочку в гнездо питание (разъем), прежде чем устанавливать ее в фару, убедитесь, что новая лампа исправно работает.
Самым сложным момент замены габаритной лампы может стать процесс ее обратной установки в фару.

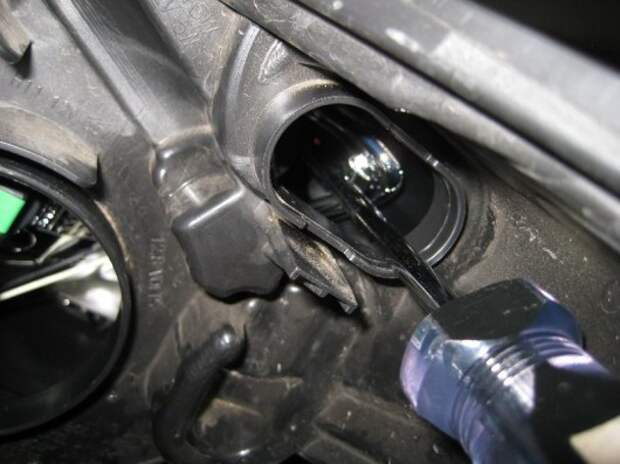

Возможно, вам придется использовать отвертку или другие инструменты, так как установит лампу в гнездо одним пальцем очень тяжело.
Установив лампу в гнездо фары, поверните ее на 1/4 оборота по часовой стрелке, чтобы зафиксировать ее на месте.
Установите защитную крышку лампы габаритов на место
Как установить фару назад на автомобиль
И так мы рассмотрели процесс замены лампы ближнего, дальнего света, поворотника и габаритных огней. Теперь пришло время установить фару обратно на автомобиль.
Установите фару назад в то место, где она должна стоять
Затяните болт крепления фары с внутреннего угла
Затяните болт крепления фары с внешнего угла

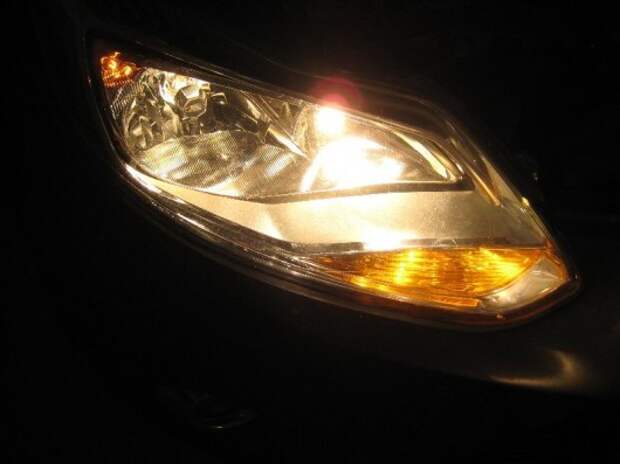

Проверьте работоспособность всей фары
Для того чтобы установить фару обратно на автомобиль, вы должны с помощью отвертки или звездочки установить крепежные болты передней оптики, закрутить их на место поочередно.
После того как вы закрепите фару на кузове обязательно проверьте работоспособность всех лампочек. Для этого поочерёдно включайте ближний, дальний свет, а также включайте поворотники или аварийную сигнализацию.
Надеемся, наше подробное руководство будет полезно вам. Как видите поменять лампы в передних фарах на Форд Фокусах не так сложно. Так что любой водитель может сделать это самостоятельно.
